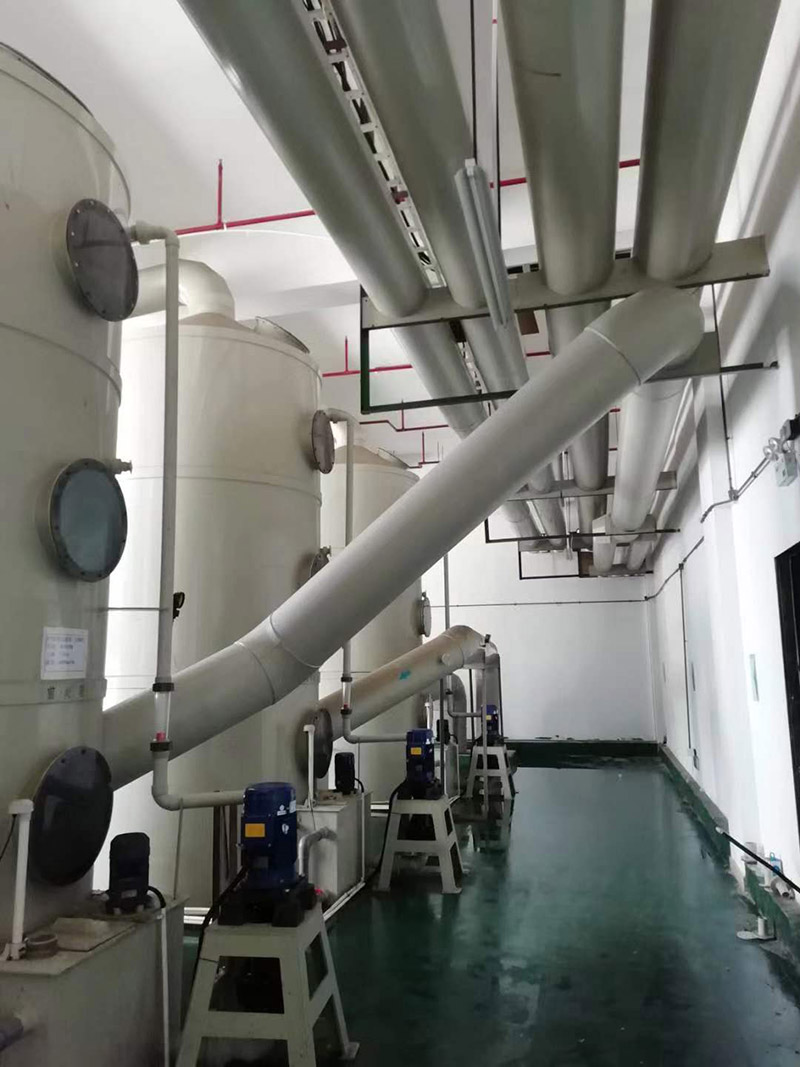

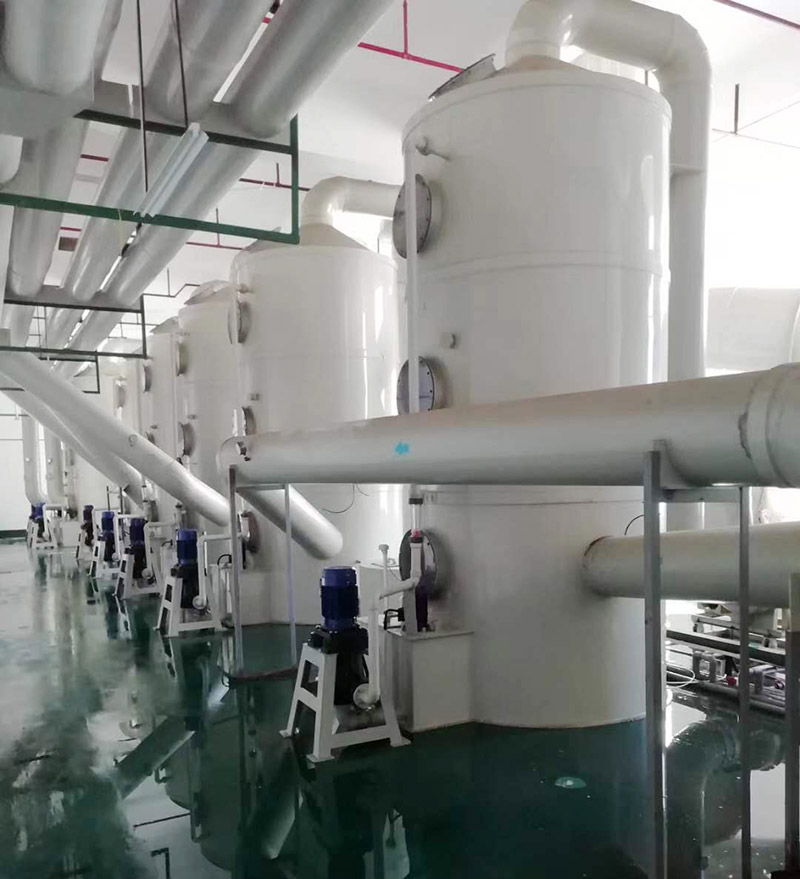

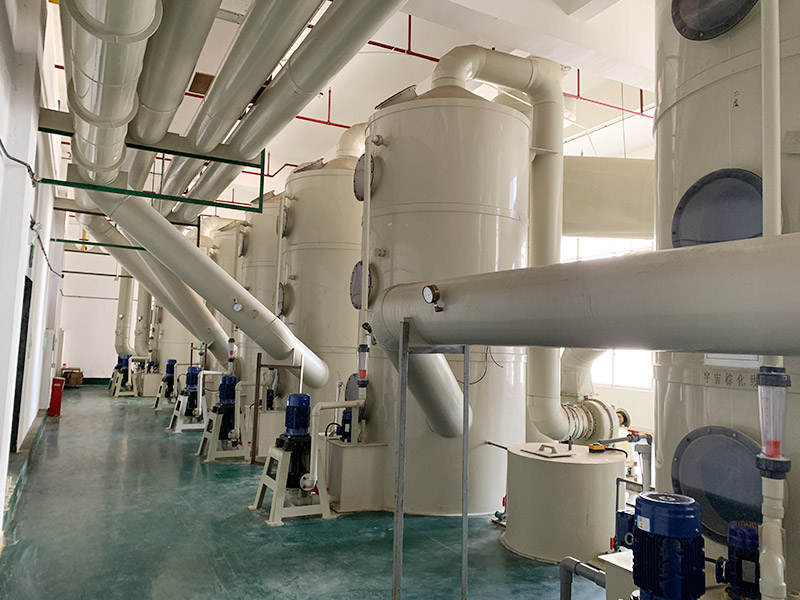

酸堿廢氣經集氣罩收集后，廢氣經風管及引風機的作用下進入酸堿廢氣洗滌塔，塔內加入吸收劑，通過吸收劑與酸堿廢氣充分接觸反應，徹底去除廢氣中的污染物。洗滌塔內吸收液通過噴嘴霧化成細小液滴均勻地向下噴淋，酸堿廢氣由洗滌塔下部進入，自下向上流動，兩者逆流接觸并發生反應，從而去除廢氣中的有害成份。洗滌塔內安裝有自動監測與自動加藥系統，保證吸收液的投加量與吸收液的濃度。酸堿廢氣處理過程中蒸發的水量由補水裝置自動補水。酸堿廢氣經洗滌后的凈化氣體，通過水汽分離器將氣體與吸收液徹底分開，使含酸堿氣體得以凈化。
