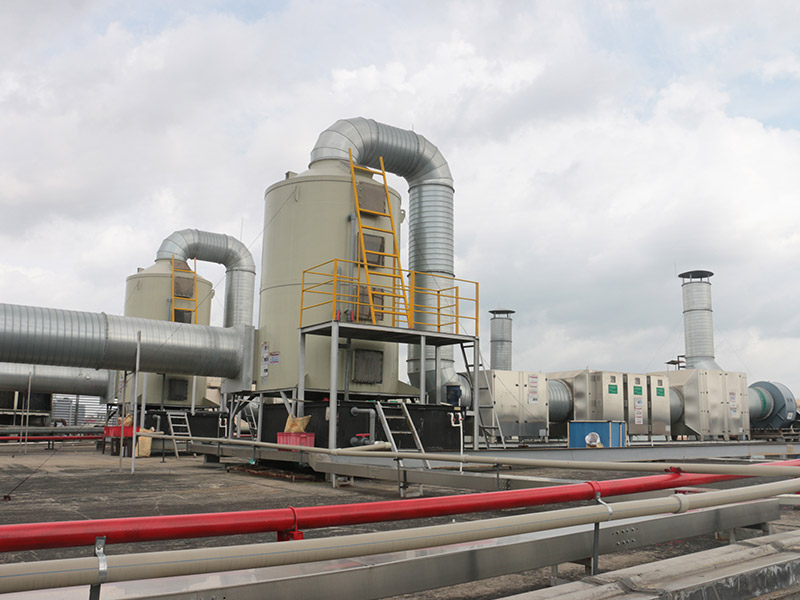

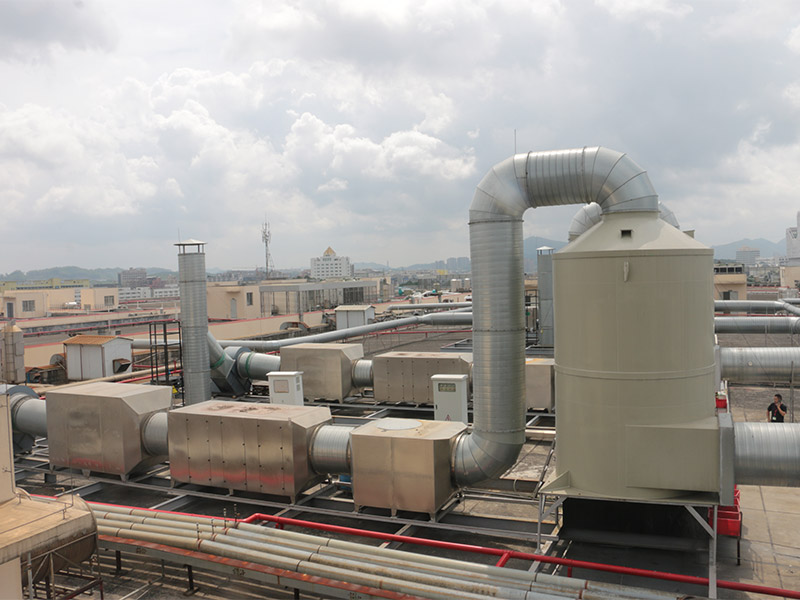

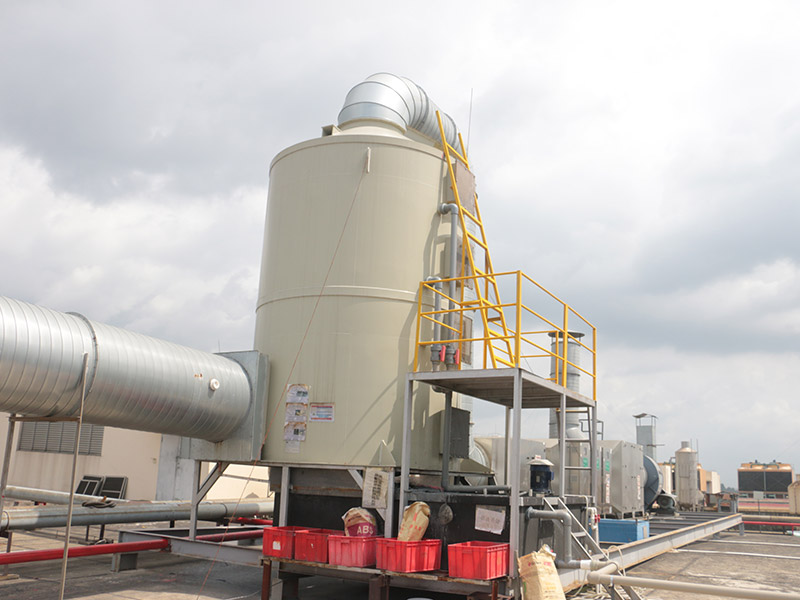

噴漆廢氣經車間水簾柜、廢氣排放管道進入噴淋塔，噴淋塔是采用水作為吸收劑，通過氣液兩相的接觸，實現(xiàn)氣液兩相間的傳熱、傳質等過程，以滿足氣體凈化。噴淋液通過噴嘴霧化成細小液滴均勻地向下噴淋，噴漆廢氣由噴淋塔下部進入，自下向上流動，兩者逆流接觸，利用廢氣污染物與水滴的接觸碰撞而相互凝聚或團聚，使其廢氣污染物重量大大增加，靠重力作用而沉降下來。被捕集的污染物，在貯液槽內作重力沉降，形成底部的高含固濃相液并定期排出作進一步處理。上清液可循環(huán)使用，與少量的補充水一起經循環(huán)泵從頂部噴嘴進入噴淋塔進行廢氣凈化，從而減少了液體的耗量以及二次污水的處理量。經洗滌后的凈化氣體，通過除霧器除去氣體所夾帶的細小液滴后，由頂部排出。
